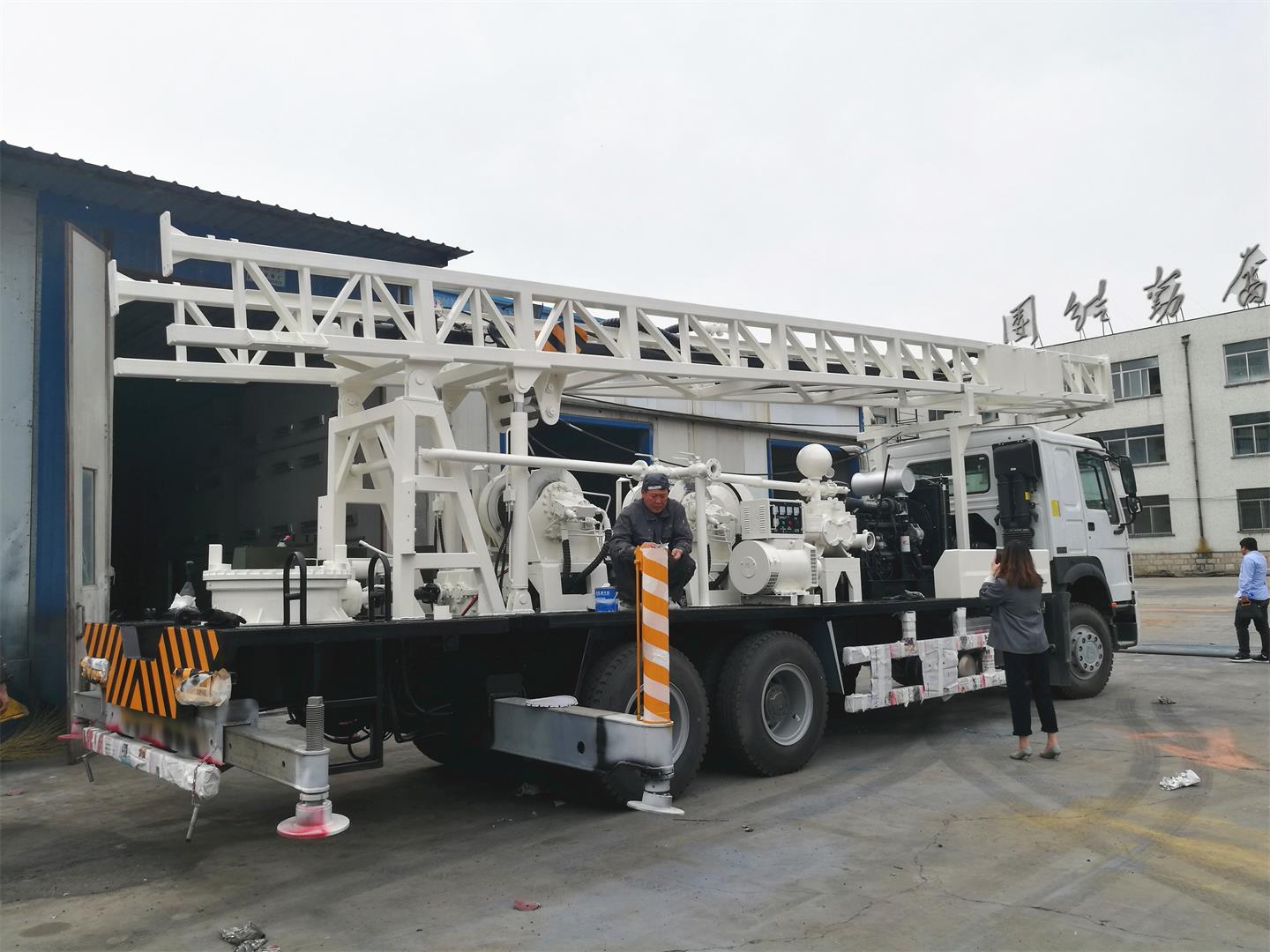

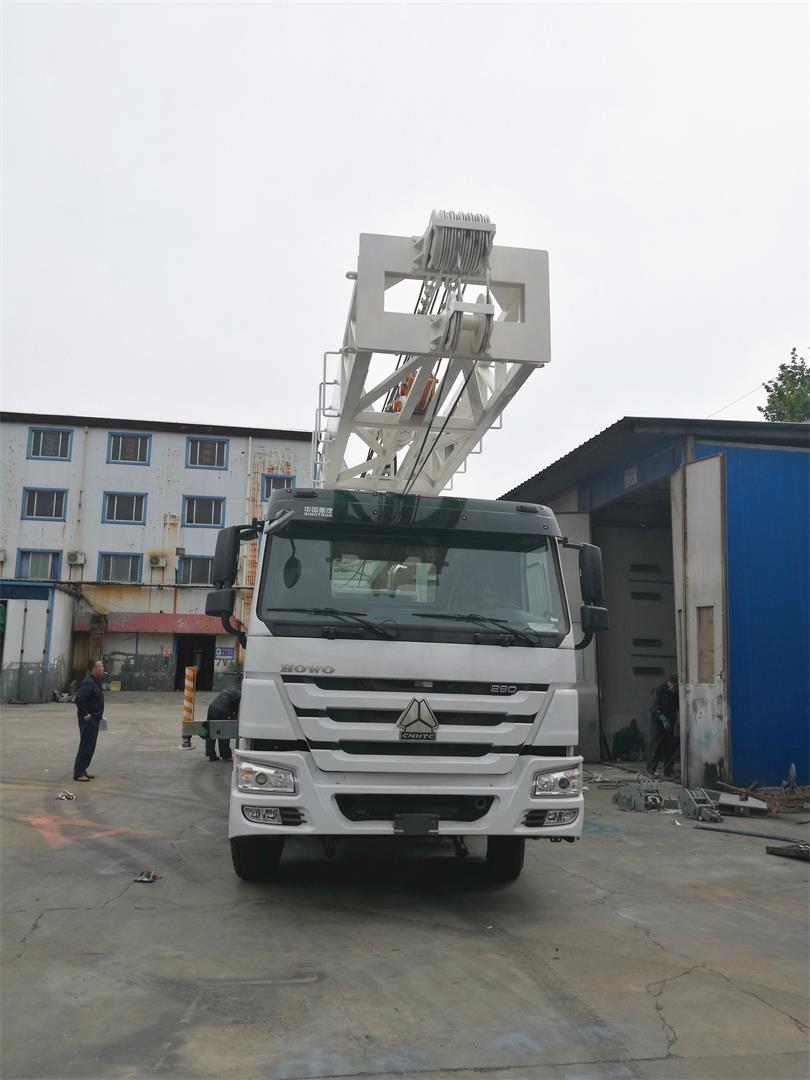

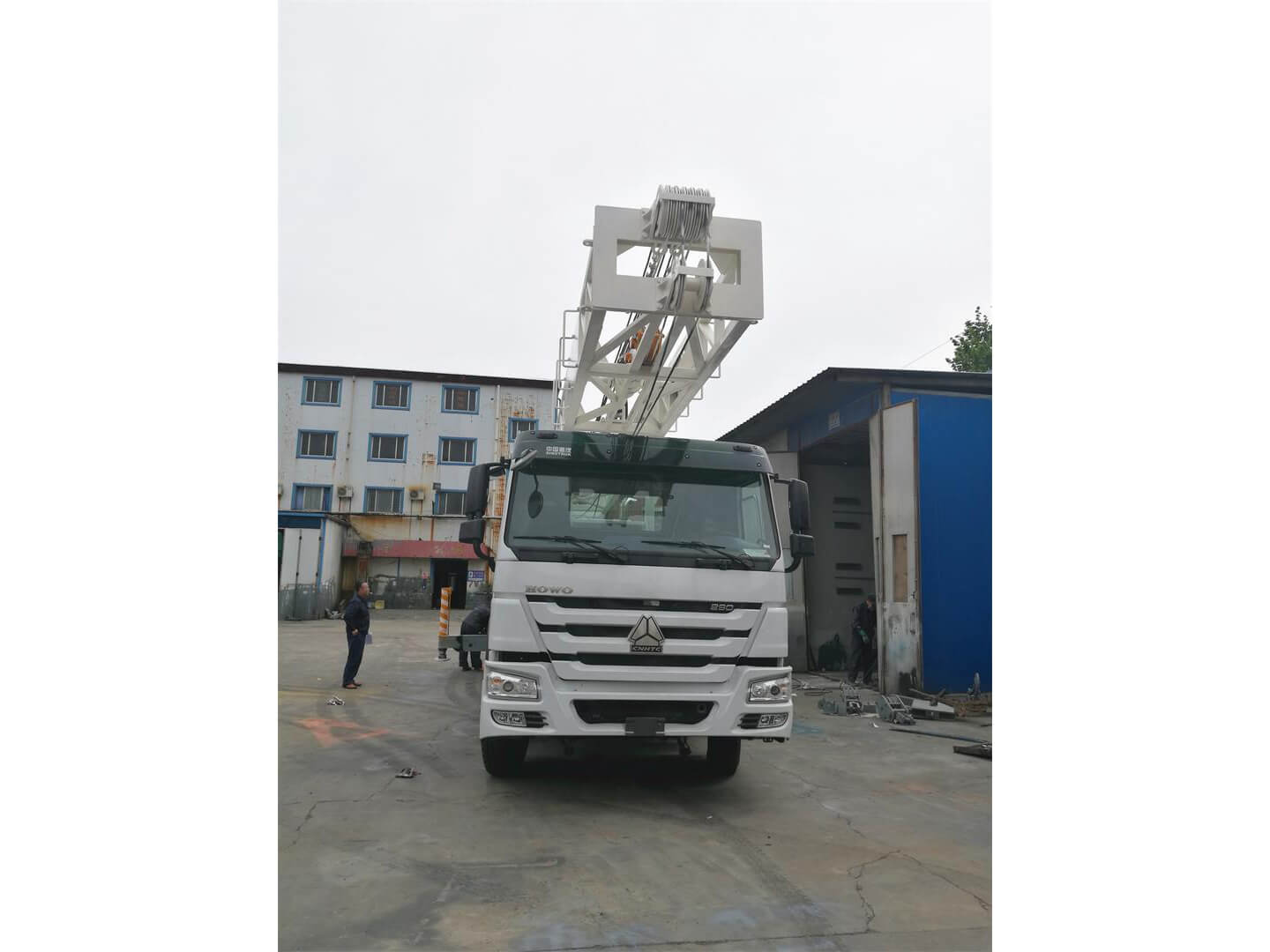

1). El camión perforador de pozos de agua 600M BZ600CHW SINOTRUK está diseñado por nuestros ingenieros. Es una especie de plataforma de perforación giratoria y montada en camión.

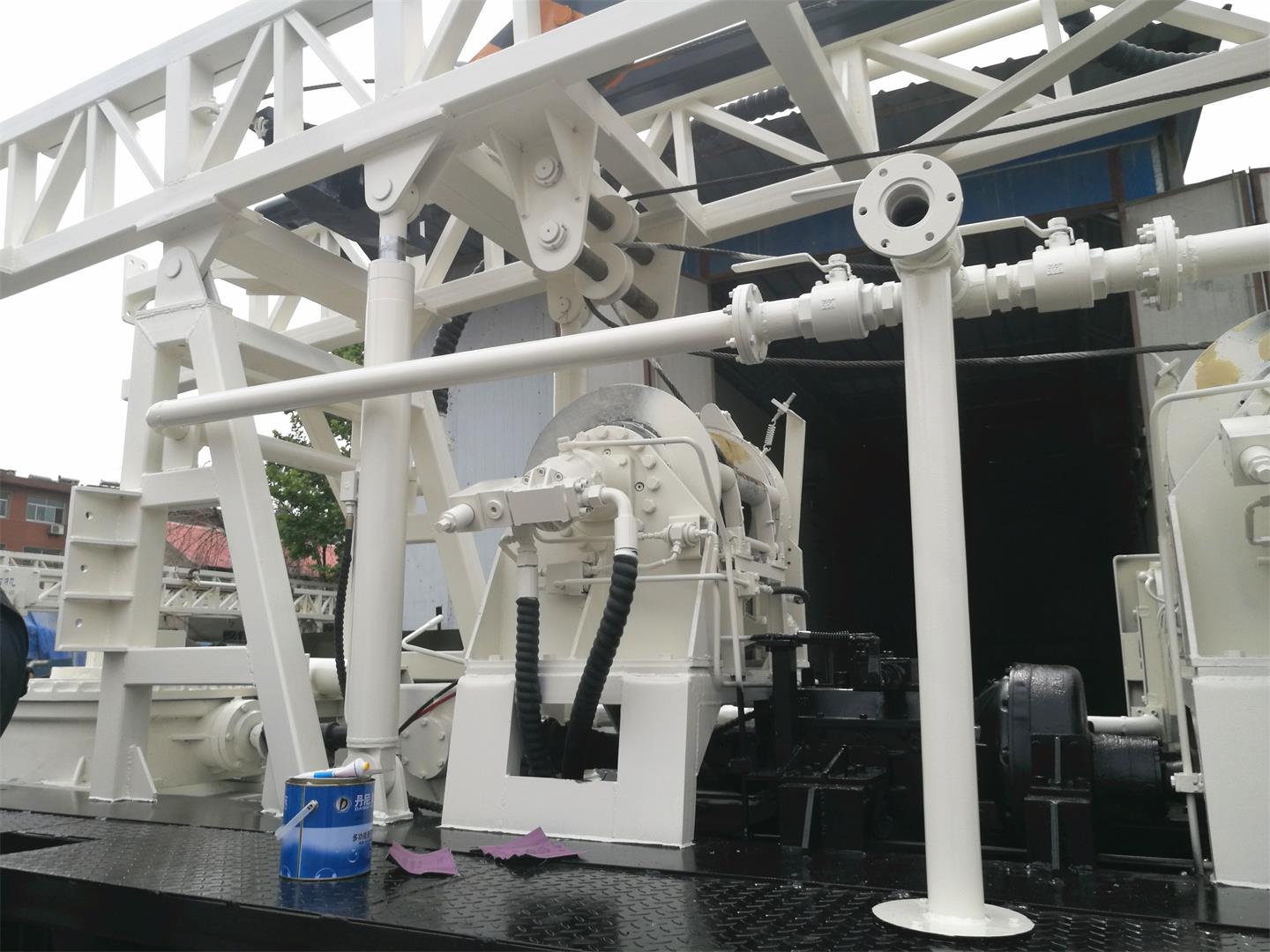

2). El chasis del camión adopta el chasis de plataforma especial de la marca SINO-TRUK 8X4 y el sistema de transmisión principal, la caja de transferencia, la caja de cambios, la unidad de cabrestante doble, la bomba de lodo, la torre giratoria, la torre de perforación y el mecanismo de alimentación están instalados en el chasis.

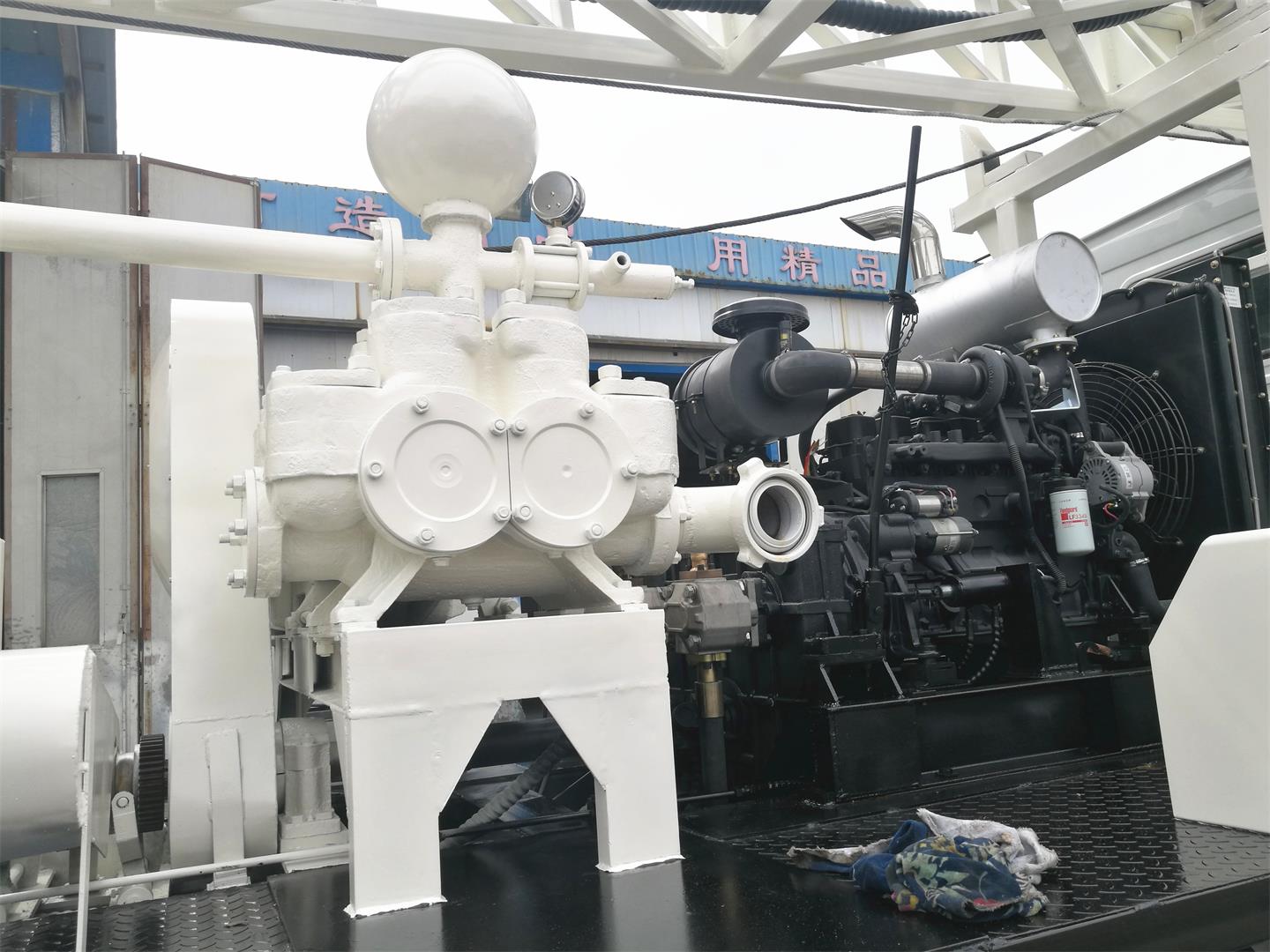

3). Esta plataforma es una plataforma de perforación rotativa con circulación direccional. Está equipado con una bomba de lodo 3NB-130 que adopta la lechada como fluido de lavado y puede perforar en arcilla, arena y roca si está equipada con una broca adecuada.
4). Esta plataforma tiene una estructura muy compacta, el motor del chasis se adopta SINOTRUK 8x4, motor diesel 336HP, 12.00R20.
5). La plataforma de perforación tiene motor diesel independiente CUMMINS 6BTA-C180, 132kw. No solo cumple con los requisitos de perforación, sino que también reduce el consumo de energía, es muy asequible.
6). Podemos configurar un generador de 30kw (MF) que es conveniente para iluminar o trabajar de noche.
7). Hay un dispositivo de presión en la plataforma, por lo que es de alta eficiencia cuando la plataforma perfora en roca de lodo y en la formación de intemperie.
8). El accionamiento principal de la plataforma es mecánico y las cuatro patas de aterrizaje y la torre de perforación son controladas hidráulicamente. La caja de transferencia y el sistema de embrague de la bomba de lodo funcionan con aire.
9). Según los requisitos del cliente, la plataforma puede realizar perforaciones con percusión en el fondo del pozo con USA Sullair, Japón PDSKIOOS, Suecia Atlas, China Kaishan, Hongwuhuan; puede realizar perforación de circulación inversa con elevación de aire con grifo aire-agua, tubería de perforación de doble pared, separador de agua y gas; puede llevar a cabo la perforación de rocas con martillo hidráulico DTH con bomba de lodo; puede realizar perforaciones con otras herramientas de perforación especiales.
10). La apariencia de la plataforma es bonita. Es de alta eficiencia debido a que tiene un par mayor de la plataforma giratoria y se utiliza principalmente para pozos de agua en la industria y la agricultura, cimientos de construcción de defensa nacional, exploración geológica, pozos geotérmicos y otros trabajos de cimientos, es popular en el hogar y en el extranjero.
Parámetro técnico |
|||
Profundidad de perforación (M) |
600 |
||
Diámetro de perforación (mm) |
500 |
||
Velocidad de la mesa giratoria (r/min) |
132; 15; 6; 43; 25; 14, 18 (Opuesto) |
||
Par de mesa giratoria (KN.m) |
7.4----52 |
||
Capacidad de elevación del cabrestante principal (KN) |
50 |
||
Capacidad máxima de elevación del carrete principal (KN) |
300 |
||
Capacidad de elevación de un solo cable del molinete auxiliar(KN) |
50 |
||
Capacidad máxima de elevación del molinete auxiliar (KN) |
240 |
||
La capacidad de elevación del gancho(KN) |
320 |
||
Capacidad de carga de la torre de perforación (KN) |
360 |
||
La altura de la torre de perforación (mm) |
16232 |
||
Tubería de perforación |
Kelly bar (mm) |
108×108×10500 or 7500 |
|
Tubería auxiliar (mm) |
Ф89× 10× 9000 or 6000 |
||
Bomba de lodo 3NB-130 |
Flujo teórico (L / min) |
1000 |
|
Presión nominal (Mpa) |
5 |
||
Potencia de entrada (kw) |
90 |
||
Chasis de camión |
Forma de conducción |
8×4 |
|
Motor |
Modelo |
SINOTRUK WD615.69 Euro II |
|
Potencia nominal (KW r/min) |
247/2200 |
||
Caballo de fuerza |
336HP |
||
Tamaño (L*W*H) (mm) |
11510*290*2800 |
||
Perforación motor diesel |
Modelo |
Cummins 6BTA5.9- C180-Ⅱ |
|
Potencia nominal (kw) |
132 |
||
Max - par (N.m) |
750 |
||
Generador eléctrico |
Modelo |
MF |
|
Potencia nominal (kw) |
30 |
||
Voltaje nominal (v) |
380 |
||
Corriente nominal (A) |
27 |
||
Velocidad (r/min) |
1500 |
||
Frecuencia (Hz) |
75 |
||
La velocidad mas alta (Km/h) |
75 |
||
Peso (kg) |
32000 |
||
Tamaño de transporte (L*W*H) (mm) |
13500× 2500× 4200 |
